水井戸に向け開発ローコストビット

EXシリーズ

EXシリーズは主に水井戸掘削用に開発されたローコストビットです。極限まで無駄を省き、かつ品質、性能は従来の製品と遜色なく、良好な掘削が可能です。

サイズラインナップ

長寿命ベアリング

セキサクインサートビットで実績のあるジャーナルベアリングを全サイズに採用メインのベアリングシールをベアリング内部に配置し、尚且つダストシールを付したダブルシール構造により掘削及び母材摩耗によるベアリングシールの摩耗・損傷を防止しベアリングの長寿命化を図っています。シャツテール部耐摩耗性能向上により、ベアリングシールの損傷を防止します。

耐摩耗性

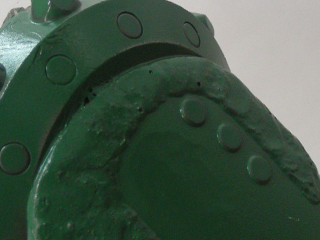

シャツテール部にはインサートチップと広範囲な硬装により、耐摩耗性の向上とベアリングシールの損傷を防止しています。 また、レグ部も広範囲な硬装による耐摩耗性の向上(当社比硬装面積400%アップ)セキサクの硬装(硬化肉盛)はガス肉盛りで割れにくさと母材との強固な圧着で定評がございます。

掘削性能の向上

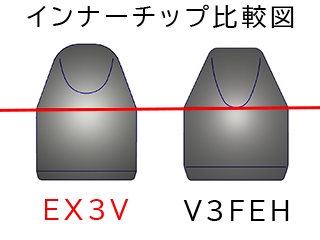

EX3V専用設計によりインサートチップ径・歯高・歯幅を拡大することで、軟地質から中硬地質での効率的な掘削を実現しています。 コーンオフセット量を拡大した、高効率掘削。(当社比チップ径14%歯高33%アップ)ノズルのビット中心への配置により、カッタの洗浄効果を向上(当社比カッタ洗浄効果20%アップ)

チップの耐摩耗性及び、耐折損性

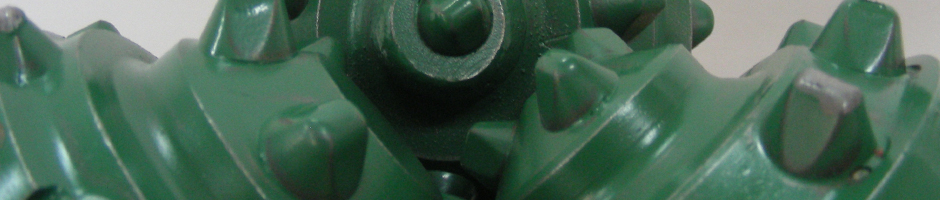

インサート歯はインナ列、ヒール列各々に最適なチップ材質と形状を選定し、耐摩耗及び耐折損性に配慮しています。

ゲージ強化

カッターゲージ面にはフラット形状のインサートチップを多数配置し、母材より出すことでトリミング作用(削り落とす)等によりゲージの維持及び強化を図っています。
